一、概述

本除塵器有單簡、雙筒、三簡、四筒、六筒等五種組合。單筒體積和蝸殼可做成右旋轉和左旋轉兩種形式，每種組合有兩種出風型式I(水平出風）II型（上部出風訂貨時應注明)。物質非纖維灰塵。通用于冶煉、鑄造、噴沙、建筑材料、水泥、耐火材料等工業中。

二、工作原理

當含塵氣流由進氣管進入旋風除塵器時，氣流由直流運動變成圓周運動。旋轉氣流的沿器壁自圓簡體呈現螺形向下，向錐體流動，通常稱此為外旋氣流，含塵氣體在旋轉過程中產生離心力，將密封大于氣體的塵粒甩向器壁。塵粒一旦與器壁接觸。便失去慣性力而入口速度的動量和向下的重力沿壁面下落，進入排灰、管。旋轉下降的外旋氣流到達錐體時，因圓雛形的收縮而向除塵器中心靠攏。根據“旋轉距”不變?cè)?，其切向速度不斷提高。?dāng)氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下反轉而上繼續作螺旋形流動，即內旋氣流。最后凈化氣經排氣管排除器外。一部分末被捕集的塵粒也此逃失。自動進氣管流入的另一部分氣體，則向旋風除塵器頂蓋流動，然后沿排氣管外側向下流，當至達排氣管下端時，即反轉向上隨上升的中心氣流一同從排氣管排出，分散在這以部分上旋氣流保的塵粒也隨同被帶走。

三、技術參數及外形尺寸

A、除塵效率：80%~98%

B、進風風速：12-22m/s

D、阻力：X型：860Pa~1950Pa，Y型：740一1740Pa

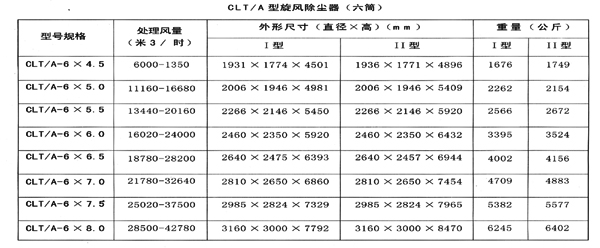

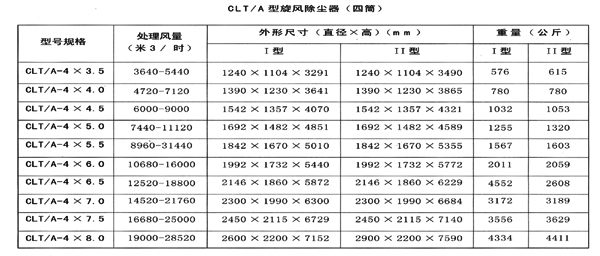

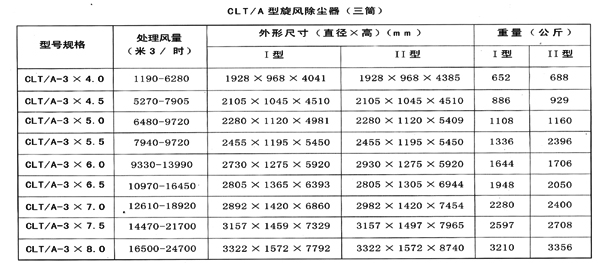

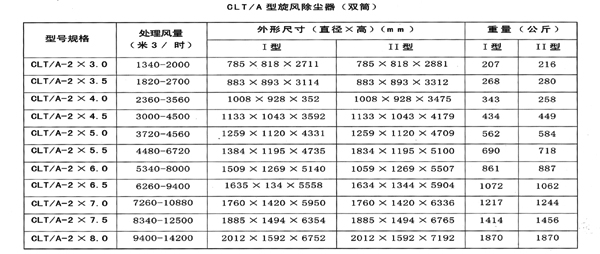

C、旋風除塵器的處理風量及外型尺寸
