扇形閘門應用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的控制裝置。

一、結構

配有傳動定位裝置，可隨時根據工礦需要確定閘門的開啟角度，調節物料流量。適用于無沾度的固體粉料及小于中30m-顆粒料，晶體料的下料輸送.

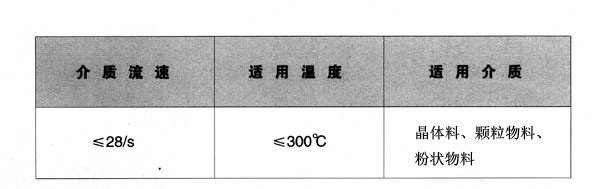

二、性能參數

三、工作原理

扇形閥門由本體、扇形閘板、軸、密封、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后在推動搖桿使扇形閘板復位，關閉截斷下落的物料。

四、使用說明

安裝時請注意閘門本體上表明介質流向，兩法蘭連接時加密封墊片，然后均勻鎖緊螺栓。

運行時請辨清扇形閘板開關方向。執行機構請正確接線。

若長期存放應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

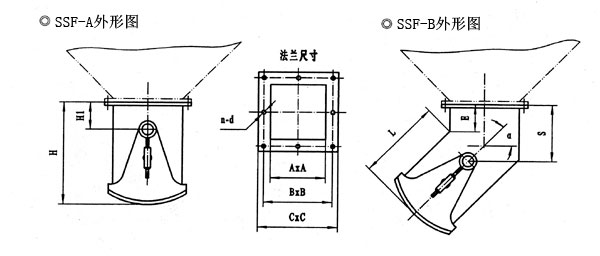

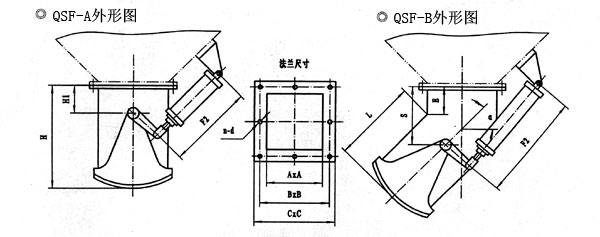

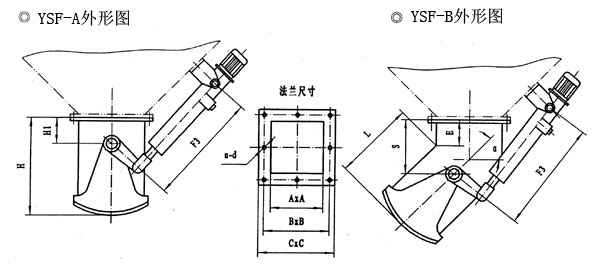

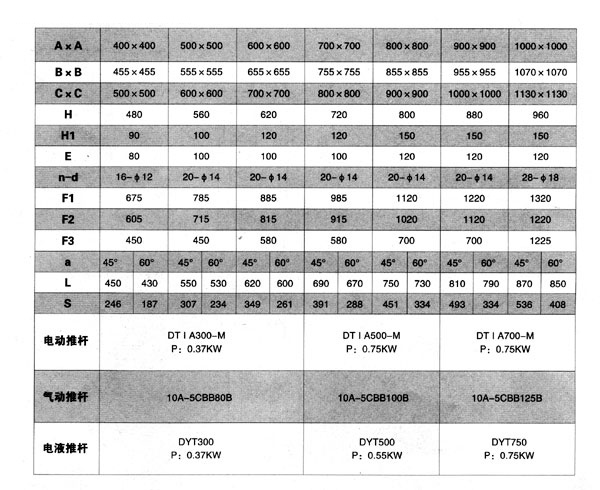

五、SF系列外形連接尺寸

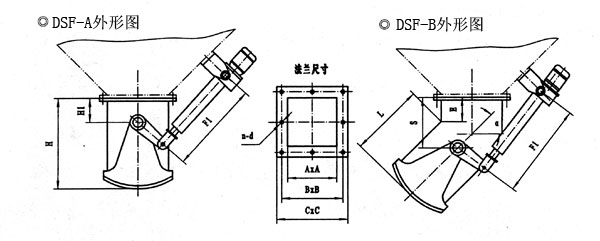

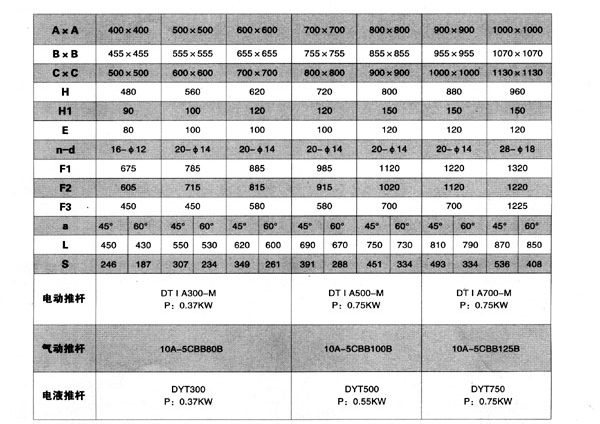

六、SD/QY SF-C外形連接尺寸

七、訂貨

選用訂貨時，請參照產品樣本不能注明產晶規格、型號及技術參數（使用溫度、設備工況、介質性質等)。

樣本所示產晶圖例及表格中所列傳動裝置號為我公司普通基本配置，不帶任何相關配件。您若有要求(防爆、戶外),請在合同中注明。

表格中為列規格、用于特殊介質或其他特殊要求，請與我公司經銷部、技術部聯系，可為您設計。制造。
