腭式閘門適用于堆比重≤2.5t/m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，應用于建材、冶金、化工、玻璃等行業的倉底卸料。

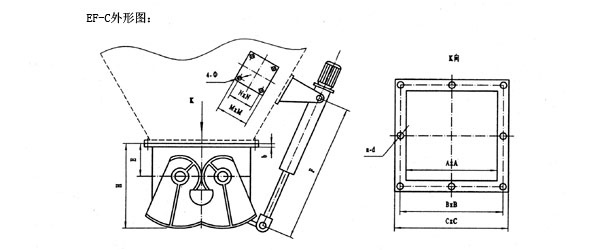

一、結構特點：

腭式閘門采用碳鋼焊接成形。配用不同的傳動裝置能滿足不同的工況需要。電動腭式閘門帶有超載保護裝置的電動推桿，可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以調節位置自鎖。電液動腭式閘門采用電液推桿，全液壓傳動，推拉力均可實現調速。氣動腭式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。SEF為手動，DEF為電動，Y為電液動，QEF為氣動。

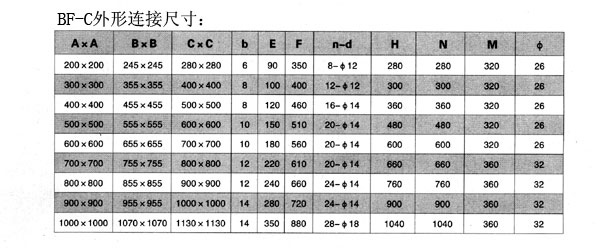

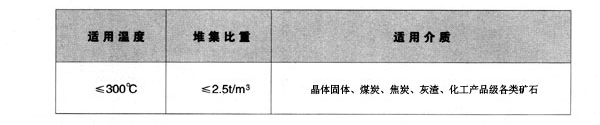

二、性能參數：

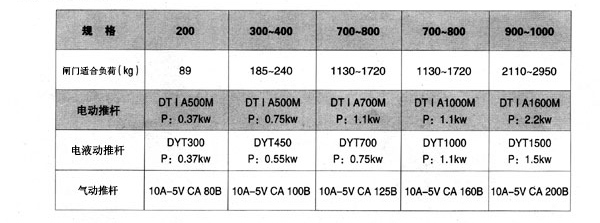

三、傳動裝置參數：

四、工作原理：

腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截斷下落的物料。

五、使用說明：

安裝時請注意閘門本體上表明介質流向。兩法蘭連接時加密封墊片，然后均勻鎖緊蝶栓。

運行時請辨清扇形閘板開關方向，執行機構請正確接線。

運行時請給各傳動部位加潤滑油。
