一、用途

煙道擋板用于石油、化工、水泥、電力余熱鍋爐系統，安裝于煙所管道上，以調節或切斷煙氣通量。

二、結構特點

煙道擋板采用單軸式無襯里結構，煙道擋板的閥板和閥座均采用Q235—A，閥軸采用2CrI3調質鋼制造;當煙道溫度>350°C~550°C，閥板、閥座均采用ICrI8Ni9Ti，閥軸采用iCrI8Ni9Ti制造。

根據用戶的需要，煙道擋板亦可設計制造成方形，上圓下方形，以適用不同截面形狀煙道的需多煙道擋板配用手動執行機構（當直徑中≤900mm時配手輪機構)，裝有銀針和0~90指示牌，

以指示閥板開啟程度。

三、技術性能

介質：煙氣

壓力：0.05MPa

溫度：35°C，550°c

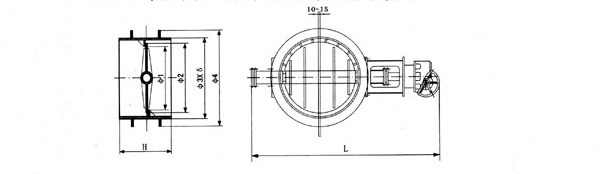

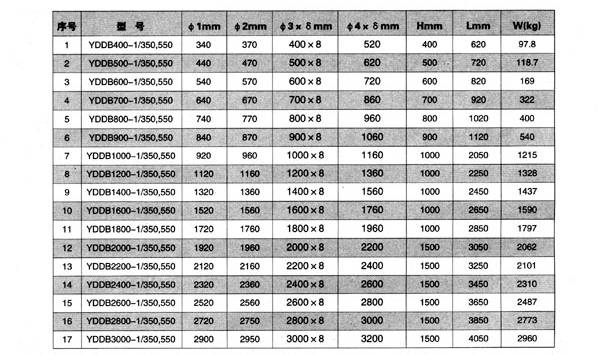

四、外形結構及連接尺寸

五、型號示例

YDDBI200-1/350，煙道擋板，公稱通徑幣1200，單軸，煙氣溫度350°C
