一、概述

物體調節閥門是我公司根據氣力輸送研制的一種調節、切斷型閥門，適用于建材、冶金、礦山、輕工、玻璃等行業的氣力輸送系統。

二、結構特點

物料調節閥門采用碳鋼焊接而成，分上下兩個通道，下通道為充氣層，上通道為輸送物料層，中間為透氣層。螺旋型閘板可任意調節閘門開度，適用于無粘度的干燥粉料，細微顆粒料等。

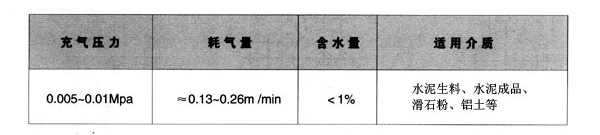

三、性能參數

四、工作原理

物料調節閥門由風機給予低壓小容量空氣經下通道入氣口由充氣層充氣，氣體透過沸騰板均勻向上噴吹，鼓動物料向上位移，物料自重下落時由設備安裝斜度而產生位移，重復致使物料向前位移。調節閘門由絲桿閘板及密封件等組成，由人工轉動手輪帶動絲桿旋轉，使閘門隨著螺旋絲桿產生位移，起到調節或切斷的作用。

使用說明:

安裝前請檢查閘門內腔有無雜物附著，沸騰板受潮沒有，如沸騰板受潮請更換后再進行安裝，否則影響使用效果。法蘭間連接需加裝密封墊片后再均勻擰緊螺栓。

調試時，人工轉動手輪，順時針旋轉為關，反之為開，運行無卡阻現象即可。

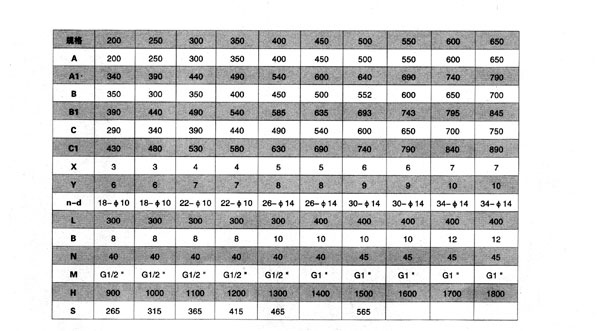

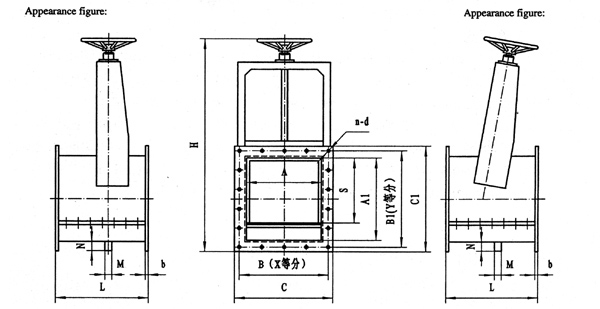

五、WCF-ZX外形接連尺寸：

六、訂貨須知:

1、選用訂貨時請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備況、介質性質等)。

2、表格中示列規格、用于介質或其它要求，請與我公司經銷部、技術部系，可為您設計、制造。
