一、概述

流量控制閥用做控制庫底卸出的物料量，通常與回轉閥一起使用。物料先通過一段小斜槽，使物料流態化，然后再進入流量閥，這樣可避免在流量控制部分行程料柱。流量控制閥由電動執行器調節開度，可實現遠距離控制閥門的開度，以滿足系統計量的要求?；剞D(zhuǎn)閥在物料流量控制系統中作開關用，通話長與電動流量控制閥串聯配套使用。適用于建材、冶金、化工、糧食、玻璃等行業。

二、結構特點

閥芯開有u型槽口，調節槽口開度可進行流量控制，指示盤可指示閥芯開度，閥芯與電動執行機構的聯軸器增設安全銷，閥芯和執行機構不受損壞，在閥的進口設有襯墊,將閥體與閥芯隔開，襯墊與閥芯之間徑向間隙可調整，流量控制閥配用DKJ執行器?；剞D(zhuǎn)閥配用10—5A氣動推桿。

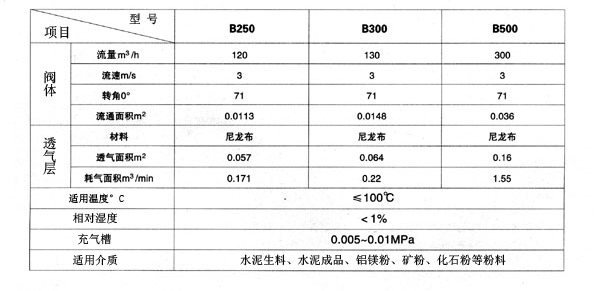

三、性能參數

四、工作原理

流量控制閥有機座、閥體、密封墊、襯套、閥芯、軸承、透氣層、充氣槽及傳動裝置組成。風機給予低壓小容量空氣，經通道口由充氣槽充氣，氣體透過透氣層，均勻向上噴吹，鼓動物料向上位移，物料自重下落時，由設備安裝斜度而產生位移，不斷重復致使物料向前位移。執行機構帶動聯軸器，閥芯動作，以調節物料流量。回轉閥只作開關作用，通過電磁閥控制氣動推桿氣源來指令推桿動作，完成切換動作。

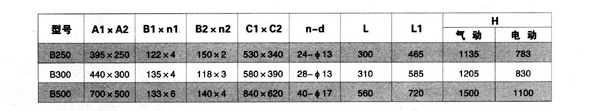

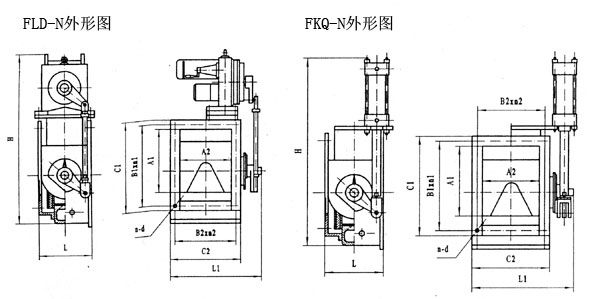

五、FLD FKQ-N外形連接尺寸

六、使用說明

安裝前請檢查內腔有無雜物附著，否則會堵塞U型閥芯或損壞閥件。查看沸騰板受潮沒有,如沸騰板受潮請更換后在進行安裝，否則影響使用效果。裝時傳動部分不孕系做吊裝用。并嚴禁損傷。兩法蘭連接中間需加密封墊片，然后均勻擰緊聯接螺栓。
